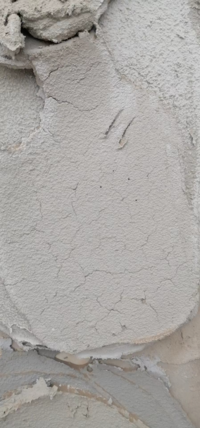

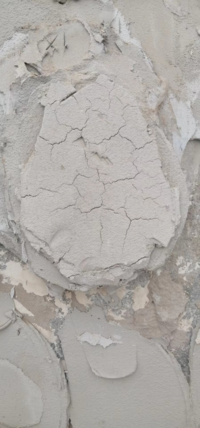

导致轻质抹灰石膏开裂的影响因素中，除去配合比设计，施工工艺，施工环境等影响因素之外，最常见的原因就是建筑石膏中III型无水石膏含量过高，陈化不到位导致的轻质抹灰石膏开裂，但是III型无水石膏含量过高，到底是通过怎么样的作用机理导致了轻质抹灰石膏的开裂，众说纷纭，莫衷一是，想就此与各位讨论讨论，各抒已见，搞清楚其影响机理，如果可以的话也可以设计一些验证方法或者选取一些观测手段进行观察，来验证结论。我听到过一种解释，先拿出来抛砖引玉，供大家批判：说III型无水石膏自身的结构导致其亲水性极强，稳定性极差，甚至可以从潮湿的空气中吸收水分转化为半水石膏，因此体系中的III型无水石膏在接触水之后会迅速吸取周围的自由水，而周围的自由水又基本上存在于体系中的毛细孔中，自由水被吸取后，毛细孔内部失去水分的支撑，在外部压力的作用下会收缩，坍塌，当自由水损失到一定程度后，体系内部的收缩力超出料浆的内应力时，料浆就会被撕裂，产生微裂纹，微裂纹的产生导致与环境接触的表面积增大，进而导致蒸发失水加剧，从而形成裂纹。刚开始我觉得这个理论可以很成功的解释上述原因，可是后来还是发现了一些问题，请各位大佬都说说各自的理解，也好提高大家对这个开裂的认识，也有助于提高整体的抹灰石膏的质量。
还有一种理解是可溶性无水A3，遇水后溶解并反应生成半水，这个反应出来的半水可能存在一定结构力，另外开裂多发于初凝前后，也就是主流的半水开始往二水转化之时，此时形成新的结构力破坏了之前微量无水转化形成的框架结构，导致的开裂。
（仅限于理论，实际情况不得而知）
