瓷砖胶加甲酸钙是不是错误的？尤其是C1/C2高强的瓷砖胶

[mapang]

是王栋民和张琳编著《干混砂浆原理和配方指南》？？

这个只能看个大概齐，没有毛实际作用，这本书过时了，脱离实践好多年了



[新欣欣]

模拟瓷砖铺贴密封状态，你才能理解甲酸钙的作用。
瓷砖胶又不是找平砂浆。



[子天新材]

开裂原因找到了，是放在窗户下面早上有几个小时太阳正好照的到，由于暴晒失水造成的。因为我昨天又做了一组C2瓷砖胶的试验，没有放甲酸钙，放了3公斤纤维素，30公斤的5010胶粉，放在了同样的位置，也是开裂了，放在养护箱里的就没有开裂。



[feiniaoji]

各位大佬们，高强度的瓷砖胶设计的思路是避免凝固过快，造成收缩开裂空鼓掉砖。所以多考虑保水和使用胶粉来增加柔韧型减缓凝固的时间。
例如CO配合比，我用3公斤纤维素不加甲酸钙，第二天按下去还是软的，还是有水分的。加了甲酸钙第二天就硬的按不动，颜色也变白了。
同样C1加了2.5公斤纤维素（龙湖），12公斤5010，3公斤甲酸钙。试验结果干的更快，10个小时左右就按不动了。
甲酸钙的早强作用不是正好对冲了纤维素和胶粉的作用，使水泥凝固过快，不是更容易造成裂缝的产生，更容易空鼓和掉砖吗？为什么还要加这个玩意？
欢迎大佬拍砖解我疑惑！！！

应该是两个阶段
我理解为一个初凝一个终凝
纤维素醚是初凝，减缓初凝
充分水化
甲酸钙是终凝，加快终凝
快速上强度
初凝的时间足够长
而初凝与终凝时间间隔足够短



[少年巴比伦]

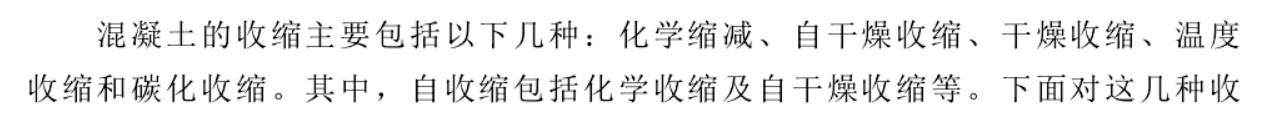

收缩类型也比较多。感觉纤维素主要是抑制干燥收缩，防止水分蒸发；胶粉主要是增加界面粘结强度，甲酸钙主要是促进普硅水泥早期塑化过程中的水化反应进程，增加早期强度。瓷砖胶的收缩开裂是水化反应的自收缩和干燥收缩共同导致的。不知道我这个理解是否正确？请各位大佬解惑



[佳润甲酸钙]

首先现在有些人对甲酸钙的使用可能存在一些误区，认为它只是单一的早强剂，只有在冬天温度较低的时候才使用，其实在瓷砖胶配方里适量添加甲酸钙并不会对纤维素醚和胶粉等添加剂造成大的影响，它不仅可以增加水泥砂浆的强度，而且对开放时间还有帮助，这个可能颠覆一些认知，其实甲酸钙还可以起到减水的效果。但是目前市场上有些人拿元明粉或者氯化钙等冒充甲酸钙，使用这些东西前期早强明显，但是后期砂浆表面会出现白色的东西等一系列问题。个人愚见，仅供参考。



[feiniaoji]

就像我们生活的食材，都有其独特的作用，而且作用很多 😂



[贪吃蛇]

应该是两个阶段
我理解为一个初凝一个终凝
纤维素醚是初凝，减缓初凝
充分水化
甲酸钙是终凝，加快终凝
快速上强度
初凝的时间足够长
而初凝与终凝时间间隔足够短

这个理解通俗易懂👍，和支座砂浆中的促凝剂、缓凝剂一起用的道理一样，一个延长开放时间，一个提高前期强度
