剪力墙抹灰砂浆空鼓

[黄安路]



[黄安路]

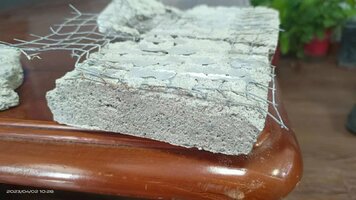

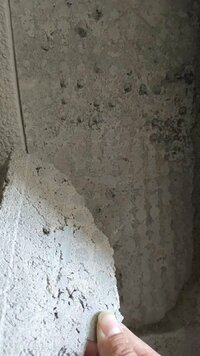

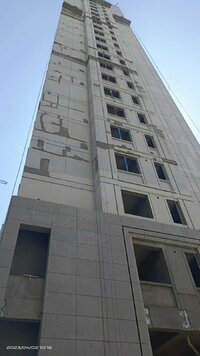

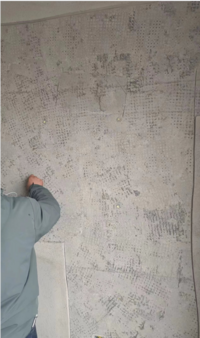

抹灰砂浆DPM15 配方 42.5水泥 15% 石粉 5% 机制砂 80% 机制砂含粉在3-5% 砂浆单位用水量：170-190之间 容重1900-1950 现在是什么问题导致的空鼓？ 去年11月份粉刷的 今年3-4月份剪力墙空鼓。。。 外墙粉刷3.0-3.2厘米厚度 内墙粉刷在1.5-2.0厘米厚度 基本都是剪力墙空鼓 内墙剪力墙界面水泥浆拉毛刺 外墙界面拉毛刺加钢丝网 就这样还出现空鼓。。。。很纳闷



[Charles.lc]

普通砂浆那块懂得不多，看着还做了拉毛，但是好像还是没粘住墙啊，抹灰把做得拉毛都撤下来了。
可能有一定收缩原因，但是感觉墙体问题可能更多吧。



[小明同学]

拉毛强度怎么样



[黄安路]

拉毛强度怎么样

工地拉毛的，看不出来到死粘接力怎样？有什么办法可以判断吗？



[jz1990]

水泥150能达到M15？



[pinkyyoung]

首先界面基层处理有问题，拉毛强度也不行，面积范围也不合标准，多数毛钉都被砂浆层拉下来了，其次从图片反应看出抹灰厚度过厚，而且没看到两次施工的分界线，很可能是砂浆一次性上墙粉刷过厚，每平方米砂浆的表观密度变大，导致水泥刚性收缩变大，并且＞拉伸粘接强度，从而导致空鼓，最后如果你用的是po425水泥，并不建议过高的水泥掺量做普通砂浆，本身普通砂浆的价格在那摆着呢，外加剂又不可能放很复杂的高标准材料去针对收缩，控制水化热，能对应不同湿度和高温低温已经算过的去了，建议配方减水剂，外墙大部分都是直对温湿度的，受高低温的直接影响，适当控制水灰比，提高砂浆保水，降低点用水量是一样的



[guohaibo]

粉刷的太厚，砂浆用水量高了也会导致砂浆收缩比大，其次施工也会影响空鼓，先粉底层灰，然后二次粉刷收面，一次性粉刷收面在砂浆没有初凝的情况下，急于收面会导致砂浆和墙体粘接下降



[邪恶海盗]

看起来是一次成型的,要命...



[黄安路]

水泥150能达到M15？

基本在12-13之间 达不到15，加入粉煤灰可以达到15以上



[黄安路]

首先界面基层处理有问题，拉毛强度也不行，面积范围也不合标准，多数毛钉都被砂浆层拉下来了，其次从图片反应看出抹灰厚度过厚，而且没看到两次施工的分界线，很可能是砂浆一次性上墙粉刷过厚，每平方米砂浆的表观密度变大，导致水泥刚性收缩变大，并且＞拉伸粘接强度，从而导致空鼓，最后如果你用的是po425水泥，并不建议过高的水泥掺量做普通砂浆，本身普通砂浆的价格在那摆着呢，外加剂又不可能放很复杂的高标准材料去针对收缩，控制水化热，能对应不同湿度和高温低温已经算过的去了，建议配方减水剂，外墙大部分都是直对温湿度的，受高低温的直接影响，适当控制水灰比，提高砂浆保水，降低点用水量是一样的

多谢指点！



[黄安路]

首先界面基层处理有问题，拉毛强度也不行，面积范围也不合标准，多数毛钉都被砂浆层拉下来了，其次从图片反应看出抹灰厚度过厚，而且没看到两次施工的分界线，很可能是砂浆一次性上墙粉刷过厚，每平方米砂浆的表观密度变大，导致水泥刚性收缩变大，并且＞拉伸粘接强度，从而导致空鼓，最后如果你用的是po425水泥，并不建议过高的水泥掺量做普通砂浆，本身普通砂浆的价格在那摆着呢，外加剂又不可能放很复杂的高标准材料去针对收缩，控制水化热，能对应不同湿度和高温低温已经算过的去了，建议配方减水剂，外墙大部分都是直对温湿度的，受高低温的直接影响，适当控制水灰比，提高砂浆保水，降低点用水量是一样的

一般抹灰砂浆水灰比多少合适？



[tschg09]

看图片，估计是工地拉毛质量不是很好。估计这是主要原因。同时M15估计自身砂浆的收哦率也较大吧



[砂浆匠]

工地拉毛的，看不出来到死粘接力怎样？有什么办法可以判断吗？

砂浆把拉毛的点都拉下来了，界面处理的问题大一点，应该砂浆问题不



[明月烟花]

拉毛拉个寂寞 强度真低，，，，你的配合比直观看着没有问题



[215690098]

砂浆的透气性不好，



[黄安路]

砂浆的透气性不好，

成品砂浆细度模数在2.2-2.6之间 含粉量21-25% 砂浆的透气性不是砂浆越粗越透气吗啊？



[pinkyyoung]

一般抹灰砂浆水灰比多少合适？

现在大部分都是机制砂 一般是0.13—0.18



[小明同学]

工地拉毛的，看不出来到死粘接力怎样？有什么办法可以判断吗

我通常用手掰，在观看里面的气孔量，能掰下来的都不是好的拉毛



[调味品]

拉毛工序关键，粉刷不能一次上墙，水料比普通抹面用到17到19是否有点大
