抹灰石膏 轻质抹灰开裂，工地冲筋出现开裂断筋，在公司上墙初凝时间在90分钟左右

[恬淡春风]

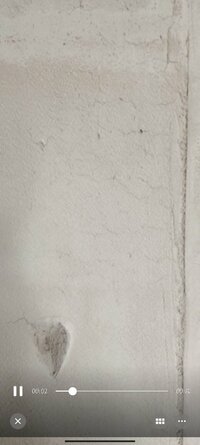

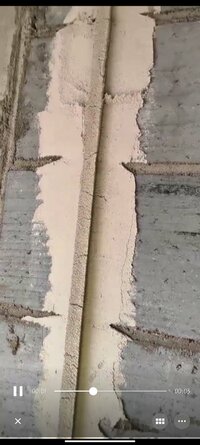

在工地冲筋出现开裂断筋，在公司上墙初凝时间在90分钟左右。第三张图是边缘处开裂，中间没事，界面剂刷的很薄而且工人不太会刷界面剂。想请教下都有什么原因，配方里每吨加了五公斤水泥。施工当天工人反应有大风。初凝时间是不是太长了，希望前辈们可以指点指点。



[轻质石膏工程师]

解决石膏开裂几个注意事项
第一：石膏粉质量好，
第二：石膏粉质量差点，就要加灰钙，而不是加水泥
第三：加了灰钙，要选 短时间内 不集中放热的缓凝剂，也会减少开裂风险；你肯定用蛋白类的缓凝剂，对吧？
第四：肯定缓凝时间越短，风险越小，需要你自己平衡了，如果石膏粉质量比较差，一定要缩短操作时间，两害相权取其轻
第五：界面剂刷好，纤维素醚加到2（纯的）；如果能排除不是因为保水不够的原因的话，MC可以不调整



[渡人需渡己]

初凝时间不算长，终凝多长时间？
冲筋开裂的很少，看你这截图应该冲的湿筋。
具体开裂情况，你先上下配方。



[yan5983]

强度好像很差的样子，像是用了有初凝没终凝的缓凝剂。



[腻子石膏砂浆技术陈工]

首先判断一点，这个石膏的品相应该是不太好的。这种除了沉化之外，老三样的解决方式∶加灰钙降凝时增保水。
加灰钙抗裂，缩短凝时提前凝固降低开裂机会，增保水推后出现的时间。
有问题的石膏，对保水要求很高，对风特别敏感。当天有大风，图三能看到颜色教浅，结合说边沿开裂中间不裂，判断边沿位置是位于风口。
建议上面老三样，如果还不行，这种环境，可以尝试提前浇水，润湿基层再施工。



[腻子石膏砂浆技术陈工]

加气砖的墙面，估计是不会有人刷界面剂的。
混泥土的基层不刷界面剂，等着起泡头疼吧。
初终凝间隔越短越好。



[光摸不赢]

解决石膏开裂几个注意事项
第一：石膏粉质量好，
第二：石膏粉质量差点，就要加灰钙，而不是加水泥
第三：加了灰钙，要选 短时间内 不集中放热的缓凝剂，也会减少开裂风险；你肯定用蛋白类的缓凝剂，对吧？
第四：肯定缓凝时间越短，风险越小，需要你自己平衡了，如果石膏粉质量比较差，一定要缩短操作时间，两害相权取其轻
第五：界面剂刷好，纤维素醚加到2（纯的）；如果能排除不是因为保水不够的原因的话，MC可以不调整

经典



[知行合一]

风速过快、表面失水过快的干缩开裂或者缓凝剂时间过长，石膏长时间不硬化。。



[夕阳醉不了]

连冲的筋都开裂我见过一次，那次的原因是石膏粉没陈化好无水高了



[一句情话]

解决石膏开裂几个注意事项
第一：石膏粉质量好，
第二：石膏粉质量差点，就要加灰钙，而不是加水泥
第三：加了灰钙，要选 短时间内 不集中放热的缓凝剂，也会减少开裂风险；你肯定用蛋白类的缓凝剂，对吧？
第四：肯定缓凝时间越短，风险越小，需要你自己平衡了，如果石膏粉质量比较差，一定要缩短操作时间，两害相权取其轻
第五：界面剂刷好，纤维素醚加到2（纯的）；如果能排除不是因为保水不够的原因的话，MC可以不调整

请教一下灰钙的添加量应该在多少，添加灰钙过多是不是会引起缓凝时间不稳定



[恬淡春风]

请教一下灰钙的添加量应该在多少，添加灰钙过多是不是会引起缓凝时间不稳定

5到10公斤我感觉就可以，目前我加的8公斤，就没出现过开裂问题，具体的量还得结合自己的石膏粉自己去调。



[腻子石膏砂浆技术陈工]

请教一下灰钙的添加量应该在多少，添加灰钙过多是不是会引起缓凝时间不稳定

不裂不加，轻微细纹1-3公斤，严重5-25。



[腻子石膏砂浆技术陈工]

请教一下灰钙的添加量应该在多少，添加灰钙过多是不是会引起缓凝时间不稳定

过多比较费缓凝剂，或者需要更换缓凝剂品种。
部分石膏加水泥灰钙后，不终凝不放热，强度上不来。
另，灰钙加多，开放时间缩短。



[少无适]

不裂不加，轻微细纹1-3公斤，严重5-25。

10公斤要用哪款纤维来承重呢



[hsy982002]

学习了



[腻子石膏砂浆技术陈工]

10公斤要用哪款纤维来承重呢

承重？什么意思？



[feiniaoji]

头一回见冲筋开裂这么严重，估计品相不行



[少无适]

承重？什么意思？

十公斤灰钙一般的纤维素承受不住起反应



[腻子石膏砂浆技术陈工]

十公斤灰钙一般的纤维素承受不住起反应

没有反应 你所说的反应是不是后增稠？
后增稠我有抗稠剂 可以完美处理



[少无适]

没有反应 你所说的反应是不是后增稠？
后增稠我有抗稠剂 可以完美处理

是啊反应很大 发渣
