砂浆大神看一下，这个开裂怎么解决，机器喷涂

[森航防水]

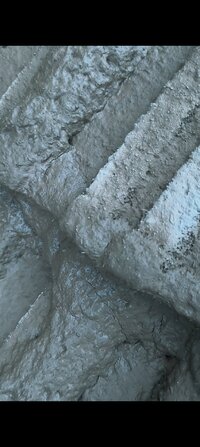

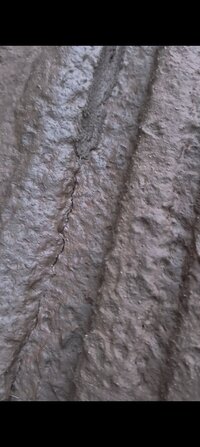

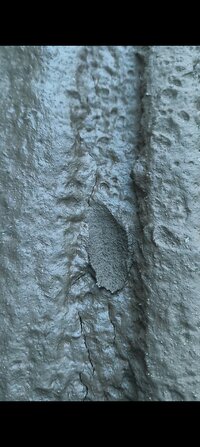

机器喷涂，喷完一会儿就薄厚交界处开裂，哪位大师傅帮忙看看怎么回事



[FEM]

水泥多了，或者基层吸水大，看这样子有可能两种问题都有。



[腻子石膏砂浆技术陈工]

塑性开裂



[让子弹飞~~]

砂浆是不是太黏了



[好雨知时节]

加大粗颗粒配比，降低水灰比。



[邪恶海盗]

水泥多了，或者基层吸水大，看这样子有可能两种问题都有。

粉多水多砂细也可能...



[wsb]

图片上不是所有的厚薄交接处都开裂，有没有可能是搅拌不均呢



[gn62]

最好把你的配比发出来，大家才好准确判断原因给出针对性调整意见



[感恩遇见]

我觉得是厚的地方失水相对薄的地方慢造成的，薄的地方失水快，收缩性相较于厚的地方大一些。



[邪恶海盗]

我觉得是厚的地方失水相对薄的地方慢造成的，薄的地方失水快，收缩性相较于厚的地方大一些。

+1,所以要挂网...



[zhang三1007]

你这个不把配方发出来，只能靠猜，问题出现是有很多原因，比如厚薄缩收、砂粉比、水灰比，基层吸水等都有可能导致开裂



[二向箔]

你光发这个只能靠猜了，粉高了，沙细了，基层吸水过快等等



[feiniaoji]

这是什么材料？防水砂浆？
再说，看图片，喷得很厚



[砂浆匠]

看起来纤维素醚加量很大，骨料细，纤维素醚加量大的砂浆不适合厚涂，这个要解决还是把骨料调粗一点，纤维素醚适当降低，提高早强性



[调味品]

材料总体偏细，没有看到你的配方看图片只能是猜吧



[凯旋]

粉料太细了，为了好施工性，和易性好，细填料太多，或者保水性也太差
