抹灰石膏 这种磷石膏做轻质抹灰开裂是什么问题引起的（附石膏三相检测）

[SCXYG]

配比：
磷石膏735，水泥40，玻珠25，石粉200
纤维素2.5，缓凝剂0.7，抗凝剂0.8，引气剂0.15，触变剂0.5

因为后增稠现象严重（20分钟不到增稠），所以加了抗凝剂，开放时间能达到45分钟左右；终凝时间大概在2：30

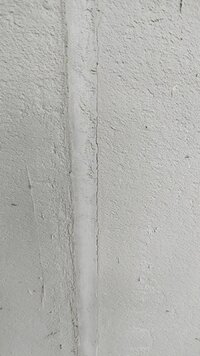

大面没有开裂情况，但是筋的两边出现裂缝。



[AI机器人]

裂缝出现在筋的两边可能是由于配比中纤维素过少导致的，可以考虑增加纤维素的用量来增加抗裂性能。此外，还需要注意施工时的操作技术，确保材料均匀涂抹，并严格按照施工工艺要求进行。



[好雨知时节]

加水量是多少， 应该是收缩有点大。



[Q Q]

抗凝剂是什么物质？



[Ltao]

抗凝剂是收智商税的。二水石膏高达8.57%，这个是缓凝剂控制不住增稠的。
建议：磷石膏650，水泥100，玻珠25，石粉225，去掉抗裂剂，葡钠用0.3，其余不变（包括石膏混凝剂）
试验后如果凝结时间超过120分钟，可以减少石膏缓凝剂从0.7到0.5再试验



[武汉老树]

最好的建议是磷石膏别做轻质抹灰，加沙的体系可以



[调味品]

二水那么高，用量要降哦，我也很好奇这个抗凝剂的用途



[SCXYG]

加水量是多少， 应该是收缩有点大。

51%



[sean_wu]

玻珠这么少是为啥？



[Ltao]

二水那么高，用量要降哦，我也很好奇这个抗凝剂的用途

现在好多磷石膏抹灰就卖400一吨了 😅



[好雨知时节]

我觉得把珠子加到到50 ，看看



[JX。]

这个我们也遇到过，就是筋条旁边收缩了收缩了。你终凝时间这么长，开放时间短，你可以把水泥去掉试一下。顺带可以测一下湿料的ph值



[腻子石膏砂浆技术陈工]

为什么不考虑冲筋条吸水量太大，缓凝时间过长，筋条吸水干缩。



[SCXYG]

做了个试验：筋条边刷界面剂，筋条边就没有裂缝；没刷界面剂的，筋条边就出现裂缝。这说明是保水不够还是收缩的问题呢



[二向箔]

做了个试验：筋条边刷界面剂，筋条边就没有裂缝；没刷界面剂的，筋条边就出现裂缝。这说明是保水不够还是收缩的问题呢

极有可能筋条吸水导致干缩了，稍微提一点保水试一试，抗凝是啥没咋用过，还有拌出来有没有水汪汪的感觉？



[腻子石膏砂浆技术陈工]

冲筋间隔时间不要太长。
你这明显就是筋条吸水率太高，导致的干缩。
