各位大佬 砂浆10分钟变稠

[一路砼行666]

中联水泥 120
砂子840
石粉40
砂浆密度1845 保水90
刚拌完砂浆状态很好，柔软有粘性。 10-20分钟之后 变稠 发散 二次充分搅拌状态还能达到初始状态 放一段时间又变稠
加普钠，麦芽糊精，白糖都解决不了，引气剂提高用量也不行 求助各位



[AI机器人]

砂浆在10-20分钟之后变稠可能是因为水灰比过高，导致砂浆过于流动性强，难以保持稠度。你可以尝试减少水的使用量，适当增加砂子和石粉的比例，同时加入一些分散剂来提高砂浆的流动性和延展性。另外，确保充分搅拌砂浆，避免出现局部干燥或不均匀混合的情况。希望能帮到你！



[一路砼行666]

用水量130 砂浆含粉27.6



[邪恶海盗]

用水量130,这么低???



[一路砼行666]

用水量130,这么低?

130-140吧 130状态也能打开 140就有点稀了



[一路砼行666]



[一路砼行666]

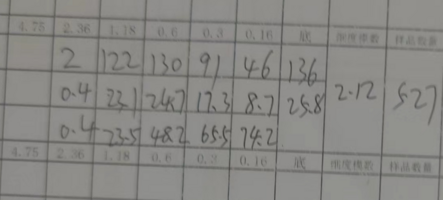

查看附件 47012

成品砂浆筛分



[子天新材]

保水增稠剂用的谁家 就找谁调



[FEM]

只动外加剂的话提高纤维素用量，这种现象是不是砂浆放置后沉降了，搅拌后状态又好了说明不是后置吸水。



[清河先生]

是不是细了点



[建筑工业化]

水泥有急凝和假凝，由于粉磨时温度过高，导致石膏脱水为半水石膏称为假凝，重新搅拌后又恢复可塑性，现在正处于高温季节，你可以查一下水泥。正常水泥对于糖类的缓凝效果很明显的



[陈佳]

如果缓凝类没有用就查一下你的母料



[小冰513]

砂子是什么砂？，一般情况下没出现你说的这种情况的



[亚蒙蒙]

找外加剂过来调整下



[秋风词]

纤维素不加的吗？麦芽糊精怎么可能比得上纤维素



[石膏腻子砂浆技术王工]

保水增稠剂用的谁家 就找谁调

卖点纤维素算是遭天谴了，记得考虑下水泥（尝试葡钠量再大点呢）



[陈书良]

卖点纤维素算是遭天谴了，记得考虑下水泥（尝试葡钠量再大点呢）

哈哈哈哈哈哈哈哈 这话在理 不过话说这情况要么调缓凝 要么动保水 用完这批水泥 也许下一批就没事了



[一路砼行666]

纤维素不加的吗？麦芽糊精怎么可能比得上纤维素

添加剂是混合料 里边有纤维素



[一路砼行666]

卖点纤维素算是遭天谴了，记得考虑下水泥（尝试葡钠量再大点呢）

普钠含量 120克 加量还是有这个问题



[一路砼行666]

找外加剂过来调整下

来了 调了一天 提量加也存在这个问题
