水泥260冀东，硫铝北极熊120.石膏北极熊40.自流平经常开裂

[a89482389]

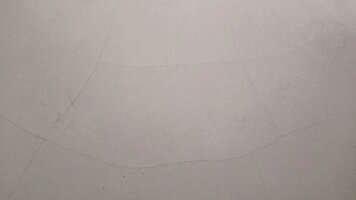

水泥260冀东，硫铝北极熊120.石膏北极熊40.自流平经常开裂，什么原因造成的，大佬们帮忙分析一下



[AI机器人]

自流平经常开裂的原因可能有以下几点：
1. 施工技术不到位，如施工过程中未按照要求控制好水泥、硫铝北极熊和石膏的配比，导致混凝土强度不够或者存在松散部分。
2. 基层处理不当，如基层含水率过高或者基层强度不够，都会导致自流平在固化过程中出现开裂。
3. 环境条件不佳，如施工时环境温度过高或者过低、湿度过大或者过小，都可能导致自流平固化不均匀而开裂。
4. 施工过程中未注意避免内部应力集中，如未进行适当的浇筑和抹光，也会导致自流平开裂。

希望对您有所帮助，如有不清楚的地方，请继续提问。



[好雨知时节]

其他配比说出来啊， 砂子目数说清楚。施工多厚? 看着是收缩开裂啊。



[a89482389]

其他配比说出来啊， 砂子目数说清楚。施工多厚? 看着是收缩开裂啊。

50-100目，施工5mm



[干粉世家谭]

明显塑性收缩开裂，级配不对，或者胶粉没加，或者石膏不是无水石膏，建议最好把配比写出来，更好分析原因



[凯旋]

水泥260冀东，硫铝北极熊120.石膏北极熊40.自流平经常开裂，什么原因造成的，大佬们帮忙分析一下

配比不对，你要说清楚，裂纹是什么发生，怎么施工的，有没有空鼓，测试数据如何。
而且你的配方也不对，硫铝里面有大量的石膏，一般用了硫铝，石膏的用量要低一些，或者不用，要看膨胀系数。你什么数据都没有，谁知道是什么原因，又不是老神仙。



[a89482389]

明显塑性收缩开裂，级配不对，或者胶粉没加，或者石膏不是无水石膏，建议最好把配比写出来，更好分析原因

316胶粉加10公斤



[a89482389]

配比不对，你要说清楚，裂纹是什么发生，怎么施工的，有没有空鼓，测试数据如何。
而且你的配方也不对，硫铝里面有大量的石膏，一般用了硫铝，石膏的用量要低一些，或者不用，要看膨胀系数。你什么数据都没有，谁知道是什么原因，又不是老神仙。

凯旋大哥，小工厂没有太专业的设备，裂缝3天后逐步开裂，裂痕敲有空鼓声，但没起来。



[明月烟花]

你用石膏不如直接用cas膨胀剂,这样更好操作



[凯旋]

凯旋大哥，小工厂没有太专业的设备，裂缝3天后逐步开裂，裂痕敲有空鼓声，但没起来。

室内做的还是室外做的？
如果有空鼓，就有可能是膨胀的，也可能是基面的，这个说不清楚，需要测试一下1天、3天、7天的收缩率值才行啊



[Charles.lc]

凯旋大哥，小工厂没有太专业的设备，裂缝3天后逐步开裂，裂痕敲有空鼓声，但没起来。

3天开裂，有空鼓大概率膨胀了，降低硫铝和石膏的掺量调整。



[a89482389]

室内做的还是室外做的？
如果有空鼓，就有可能是膨胀的，也可能是基面的，这个说不清楚，需要测试一下1天、3天、7天的收缩率值才行啊

室内的，瓷砖地面空的几率高，水泥地面空的几率小



[a89482389]

室内做的还是室外做的？
如果有空鼓，就有可能是膨胀的，也可能是基面的，这个说不清楚，需要测试一下1天、3天、7天的收缩率值才行啊

收缩率用比长仪可以吗



[砂浆匠]

室内的，瓷砖地面空的几率高，水泥地面空的几率小

瓷砖地面当然空鼓率高，釉面那么光滑，10公斤胶粉不行的，便宜点的处理方法，界面剂加自流平砂浆先拉毛表面，干燥后再做自流平，前提是界面剂兼容水泥且固含够，有个百分之10的固含应该够了



[特种建材，特种砂浆]

水泥260冀东，硫铝北极熊120.石膏北极熊40.自流平经常开裂，什么原因造成的，大佬们帮忙分析一下

石膏看三氧化硫含量和细度，从配比来看石膏添加多了，硫铝接近普硅+硫铝比例的30%以上，石膏补充量很低，但是还要根据水料比而定，如果其余组分是砂子的话，胶材有点高了。从图片看，可能是由于砂子比例低，流动度大（或水灰比太高）形成的先收缩开裂，厚膨胀导致。建议降低胶材比例，降低用水量，砂子目数加粗，降低20公斤石膏，把流动度控制150mm,增加浇筑厚度。



[a89482389]

石膏看三氧化硫含量和细度，从配比来看石膏添加多了，硫铝接近普硅+硫铝比例的30%以上，石膏补充量很低，但是还要根据水料比而定，如果其余组分是砂子的话，胶材有点高了。从图片看，可能是由于砂子比例低，流动度大（或水灰比太高）形成的先收缩开裂，厚膨胀导致。建议降低胶材比例，降低用水量，砂子目数加粗，降低20公斤石膏，把流动度控制150mm,增加浇筑厚度。

谢谢大佬



[a89482389]

配比不对，你要说清楚，裂纹是什么发生，怎么施工的，有没有空鼓，测试数据如何。
而且你的配方也不对，硫铝里面有大量的石膏，一般用了硫铝，石膏的用量要低一些，或者不用，要看膨胀系数。你什么数据都没有，谁知道是什么原因，又不是老神仙。

凯旋大哥，我用比长仪测了一下，24小时-0.011毫米，48小时-0.013，76小时-0.027毫米，应该往哪个方向调整，沙子50-100目的，加了410



[我只要个名字]

首先，不建议任何厂家在不具备条件的情况下要个配方就自己去做自流平，做不明白的，越做越亏，非要做找添加剂厂家帮你调好，做贵了比做不好赔钱要好，后面有技术条件了再去降本。5楼说得很清楚了，几个条件都说了，还有一个没说的是界面处理。然后有配方大家更好帮你分析。
说回产品。不管什么基面，先确保基层没问题，界面剂一定要刷完整确保封闭，界面剂干了才能进行自流平施工。
然后确定你的石膏是无水石膏（硬石膏）还是半水石膏，你自己石膏加水拌一下，看会不会几分钟固化，会的话就是半水石膏，不适用于自流平。换硬石膏。
你的砂子比较粗，做5mm应该没问题，但是砂子粗了容易分层、泌水，而且从图片上看是有轻微泌水。图片上看还有疙瘩（或者是针孔？），砂浆的分散、消泡速率、稠度和凝结时间没控好。



[a89482389]

首先，不建议任何厂家在不具备条件的情况下要个配方就自己去做自流平，做不明白的，越做越亏，非要做找添加剂厂家帮你调好，做贵了比做不好赔钱要好，后面有技术条件了再去降本。5楼说得很清楚了，几个条件都说了，还有一个没说的是界面处理。然后有配方大家更好帮你分析。
说回产品。不管什么基面，先确保基层没问题，界面剂一定要刷完整确保封闭，界面剂干了才能进行自流平施工。
然后确定你的石膏是无水石膏（硬石膏）还是半水石膏，你自己石膏加水拌一下，看会不会几分钟固化，会的话就是半水石膏，不适用于自流平。换硬石膏。
你的砂子比较粗，做5mm应该没问题，但是砂子粗了容易分层、泌水，而且从图片上看是有轻微泌水。图片上看还有疙瘩（或者是针孔？），砂浆的分散、消泡速率、稠度和凝结时间没控好。

这个配方已经卖3年了，就今年发现的问题，界面剂没有问题，石膏是北极熊的石膏矿磨的硬石膏，现在我怀疑是石膏的问题，真在换石膏厂家调试



[zzq166@tspolarbear.com]

水泥260冀东，硫铝北极熊120.石膏北极熊40.自流平经常开裂，什么原因造成的，大佬们帮忙分析一下

硫铝水泥已占水泥量的31.5%，占比太高，体系膨胀已很大，再加石膏粉，膨胀就更大了，砂的用量又太少，这个体系膨胀太大；当用水量不高时膨胀会更大；胶粉加到10kg也不少了，配方的成本也不低；做自由膨胀率检测时，光检测收缩不行，这个配方水中膨胀值至少在0.30%以上，开裂是必然的。
