水泥自流平➕无水石膏就开裂

[腻子石膏砂浆技术陈工]



[AI机器人]

How can I assist you today regarding the topic "水泥自流平➕无水石膏就开裂"?



[腻子石膏砂浆技术陈工]

最近实验奇葩啊
山水42.5普硅250 北极熊硫铝120 粉和砂正常

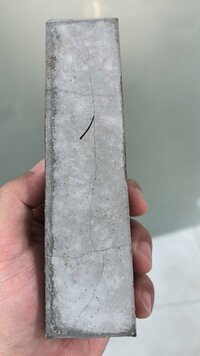

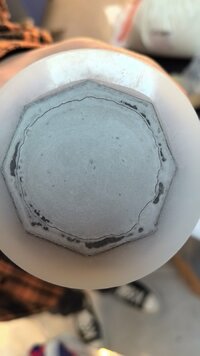

图一➕25石膏开裂 倒硅胶模具的也裂了

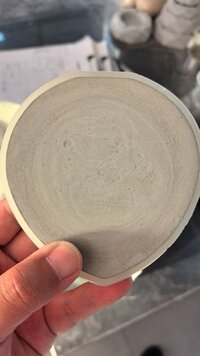

图三没加石膏的一点事没有
图四石膏降到20 继续裂
怀疑石膏有问题，烘了一下，几乎没有损失



[腻子石膏砂浆技术陈工]

开裂伴随强度下降40%
配方都特么很正常啊
哪里有问题呢
想不通



[gn62]

看开裂状态，符合干缩开裂一般特征，这么小的试件开裂，不一定就是单纯收缩率大导致的开裂，填料骨料一般不会有大问题，检查胶材吧。



[腻子石膏砂浆技术陈工]

看开裂状态，符合干缩开裂一般特征，这么小的试件开裂，不一定就是单纯收缩率大导致的开裂，填料骨料一般不会有大问题，检查胶材吧。

像是涨裂



[gn62]

是说先膨胀再收缩导致的？那就是说膨胀后干缩时强度发展没有跟上？这个图片能否更清晰的看到痕迹？



[Charles.lc]

我遇到过，但是我加的30石膏，降到20后消失，和图4一模一样的裂。
100硫铝和30石膏



[腻子石膏砂浆技术陈工]

我遇到过，但是我加的30石膏，降到20后消失，和图4一模一样的裂。
100硫铝和30石膏

是的，加无水不就是为了抵御后期收缩嘛
怎么前期反而还膨胀呢 草了



[Charles.lc]

是的，加无水不就是为了抵御后期收缩嘛
怎么前期反而还膨胀呢 草了

前期生成钙矾石就是膨胀的，北极熊硫铝相对稳定，可能问题出在自身水泥的配方上。



[腻子石膏砂浆技术陈工]

前期生成钙矾石就是膨胀的，北极熊硫铝相对稳定，可能问题出在自身水泥的配方上。

回头换普硅试试



[zzq166@tspolarbear.com]

山水42.5普硅250 北极熊硫铝120 粉和砂正常
图一➕25石膏开裂 倒硅胶模具的也裂了
图三没加石膏的一点事没有
图四石膏降到20 继续裂
怀疑石膏有问题，烘了一下，几乎没有损失

普水250 、硫铝120 、硫铝在体系中已达到32.4%、硫铝占比已很高，但由于缺少石膏，水化后并没有大量形成具有快硬和膨胀功能的钙矾石，体积尚还稳定；加入25%石膏，具有膨胀功能的钙矾石大量增加，因膨胀过大而造成了开裂；建议将硫铝水泥降到90kg、普水提高到280kg、加入硬石膏粉30kg,如嫌弃早强不够，可用速凝剂和缓凝剂复合调整；最可靠的措施是采用抗裂双快水泥280kg、矿渣粉80kg、硬石膏粉10kg，适当加大砂子粒径和比例、体系简单好调整、收缩和膨胀均很小，抗开裂性能很好，综合造价：由于比三元系统胶粉至少可减少一半、纤维素、减水剂等外加剂也有适当减少、综合成本比三元系统略有提高，但抗压强度可达到35MPa以上。



[好雨知时节]

不加无水石膏就完事了。



[腻子石膏砂浆技术陈工]

不加无水石膏就完事了。

是啊 加了反而裂了。。。



[腻子石膏砂浆技术陈工]

普水250 、硫铝120 、硫铝在体系中已达到32.4%、硫铝占比已很高，但由于缺少石膏，水化后并没有大量形成具有快硬和膨胀功能的钙矾石，体积尚还稳定；加入25%石膏，具有膨胀功能的钙矾石大量增加，因膨胀过大而造成了开裂；建议将硫铝水泥降到90kg、普水提高到280kg、加入硬石膏粉30kg,如嫌弃早强不够，可用速凝剂和缓凝剂复合调整；最可靠的措施是采用抗裂双快水泥280kg、矿渣粉80kg、硬石膏粉10kg，适当加大砂子粒径和比例、体系简单好调整、收缩和膨胀均很小，抗开裂性能很好，综合造价：由于比三元系统胶粉至少可减少一半、纤维素、减水剂等外加剂也有适当减少、综合成本比三元系统略有提高，但抗压强度可达到35MPa以上。

抱拳
