石膏自流平气孔开裂

[抹灰白丁]



[抹灰白丁]

什么原因？产品摆放有一个月。



[抹灰白丁]

什么原因？产品摆放有一个月。



[月无影]

明显的塑性开裂



[调味品]

这个开裂很严重哟，配方呢，原材料咋样



[大漠孤烟直]

两个颜色？



[抹灰白丁]

石膏900 水泥 50 重钙50 400：0.3 稳定 0.5 消泡1 减水2 缓凝1.2



[明月烟花]

水泥425？加的多了 而且你这哪里是消泡剂......赶上引气剂了，是不是基层界面没处理.....



[砂浆匠]

什么原因？产品摆放有一个月。

测一下流动度看看，是不是因为流动度下降，施工的时候加了太多的水。



[徐庆雨]

900的石膏加量，那么流动度完全可以更豪放一点，缓凝剂不要太过，就填水保施工性和凝结时间，强度估计也是ok的；当然，不同的石膏不同的做法，有些石膏填减水剂也是流不起来，灵活应用吧



[Texanol999]

看你的氣孔是火山孔型,是氣體由底下衝上來,乾燥太早,至於破孔無法回流,而且多而密
應該是素地沒處理好,氣衝上來了
條紋式不連續開列,像妊娠紋,我會頃向是水泥乾燥速度跟不上石膏速度,石膏硬了後水泥才硬,水泥收縮造成的收縮裂,加上你水泥用量少
所以才會出現不連續開裂

把石膏硬化速度拖慢,或是提高水泥量(當緩凝劑用)或許可以改善



[腻子石膏砂浆技术陈工]

基层问题吧 没做界面剂 或者兑水多了 没起作用



[ashland]

这种塑性开裂石膏原因。



[凯旋]

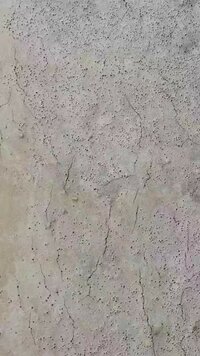

第一张图片，气孔是由于基面没有封闭好

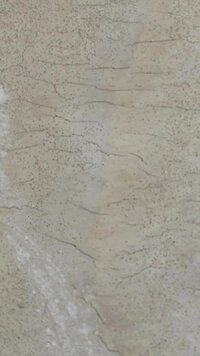

第二张，分层，加水多了，而且是边角位置，是不是剩料加水了

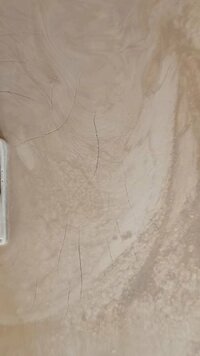

第三张，这种裂纹在石膏中很难出现，感觉是石膏的问题



[有那一天]

表面那么多气孔看看是消泡剂失效了导致，你自己实验一下
这么多开裂大概率是石膏问题



[青岛高立宏石膏]

石膏粉不行！



[zfy2019]

第一张和第三张：泌水加凝结时间过长导致的开裂。气泡大概率是水加太多了，材料太稀，并且界面剂封闭性也不好
调整方向：1控制加水量2调整凝结时间3更换界面剂
第二张：我遇到过。。。石膏粉的问题。这种石膏粉做完强度很好，但是容易开裂，做完在快硬化那会才出现的裂纹，基本集中在房间四周靠墙边上，它这种裂纹看着很大，甚至有点深，其实挖开就表面一层（不到0.5mm）
调整方向：1换石膏粉2调整施工工艺（工人现场多一道施工工序可以避免这种开裂）3调整配方（比如这种石膏粉不加水泥的话就不会有这种开裂问题）



[迷迷瞪瞪]

施工时天气天气天气



[好雨知时节]

水对多了就这样， 水化热太剧烈， 收缩太狠了



[pinkyyoung]

图1看着有点像没打封闭，图2有可能没有密闭空间，看着有被风吹的波浪纹
抛开外界因素不谈，是否过量加水了，出现泌水情况
