纯石膏凝结时泌水是什么原因

[莫石流]

各位论坛大佬，我在做纯石膏强度的时候发现，石膏在搅拌的时候感觉挺稠的，然后倒入模具几分钟就开始泌水，初凝后水就没了，是什么原因



[Clowny]

顶顶



[见习师]

各位论坛大佬，我在做纯石膏强度的时候发现，石膏在搅拌的时候感觉挺稠的，然后倒入模具几分钟就开始泌水，初凝后水就没了，是什么原因

没有搅拌均匀吧，还是石膏粉粒径分布不好，球磨机磨一下就好了，或者小型破碎机搞一下就好了



[莫石流]

各位论坛大佬，我在做纯石膏强度的时候发现，石膏在搅拌的时候感觉挺稠的，然后倒入模具几分钟就开始泌水，初凝后水就没了，是什么原因

没有搅拌均匀吧，还是石膏粉粒径分布不好，球磨机磨一下就好了，或者小型破碎机搞一下就好了

石膏粉应该应该够细啊



[依旧213]

之前放了很久的石膏，再搅拌就会出现这个情况，像是颗粒团聚了，颗粒下沉水上浮



[拉风的逗逼]

可能是无水III高了。用水量你用的是多少呢？



[莫石流]

可能是无水III高了。用水量你用的是多少呢？



[莫石流]

可能是无水III高了。用水量你用的是多少呢？

我测三相没有无水



[莫石流]

可能是无水III高了。用水量你用的是多少呢？

用水百分之五十几，按照标准找的水



[莫石流]

之前放了很久的石膏，再搅拌就会出现这个情况，像是颗粒团聚了，颗粒下沉水上浮

这个应该没放多久，生产出来没多久，强度也不是很够



[好雨知时节]

石膏问题， 具体啥问题，到现在也没有明白。 都是一个厂的石膏， 按标稠就泌水。



[lu863]

测试要仔细按标准要求做，明显你这个成型倒入试模中早了，注意看清楚GB/T 17669.3-1999里面4.3试件的制备内容：

接着，以3r/min的速度搅拌，使料浆保持悬浮状态，然后用勺子搅拌至料浆开始稠化（即当料浆从勺子上慢慢落到浆体表面刚能形成一个圆锥为止）

早了的后果就是测出来的强度明显偏低较多，实测数据给你看就知道了

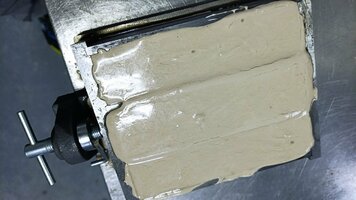

搅拌均匀后直接成型：抗折2.7，抗压6.16，表面泌水

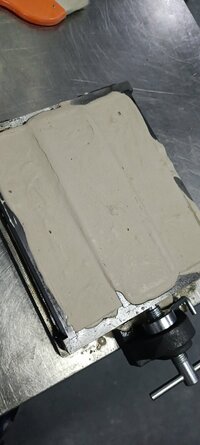

稠化后成型： 抗折3.3，抗压9.66，表面不泌水
最好自己重做测试验证



[Texanol999]

泌水是漿體密度高,沉積下來的石膏,因為比重關係將水擠到最上面,後來水會乾,是石膏發熱將水蒸乾了
同水量下強度變化原因:泌水裡面已經溶解了硫酸鈣離子,但是沒參與到反應,
假設100g石膏要產生20g硫酸鈣才能達到1kg 強度,但是有5g硫酸鈣被水解在水裡面,那石膏只有15g硫酸鈣反應
相對強度就降低了
所以稠化成型的強度就會大於攪拌成型的
十



[Clowny]

测试要仔细按标准要求做，明显你这个成型倒入试模中早了，注意看清楚GB/T 17669.3-1999里面4.3试件的制备内容：

接着，以3r/min的速度搅拌，使料浆保持悬浮状态，然后用勺子搅拌至料浆开始稠化（即当料浆从勺子上慢慢落到浆体表面刚能形成一个圆锥为止）

早了的后果就是测出来的强度明显偏低较多，实测数据给你看就知道了
搅拌均匀后直接成型：抗折2.7，抗压6.16，表面泌水
稠化后成型： 抗折3.3，抗压9.66，表面不泌水
最好自己重做测试验证

受教！



[Clowny]

泌水是漿體密度高,沉積下來的石膏,因為比重關係將水擠到最上面,後來水會乾,是石膏發熱將水蒸乾了
同水量下強度變化原因:泌水裡面已經溶解了硫酸鈣離子,但是沒參與到反應,
假設100g石膏要產生20g硫酸鈣才能達到1kg 強度,但是有5g硫酸鈣被水解在水裡面,那石膏只有15g硫酸鈣反應
相對強度就降低了
所以稠化成型的強度就會大於攪拌成型的
十

学到了！



[莫石流]

测试要仔细按标准要求做，明显你这个成型倒入试模中早了，注意看清楚GB/T 17669.3-1999里面4.3试件的制备内容：

接着，以3r/min的速度搅拌，使料浆保持悬浮状态，然后用勺子搅拌至料浆开始稠化（即当料浆从勺子上慢慢落到浆体表面刚能形成一个圆锥为止）

早了的后果就是测出来的强度明显偏低较多，实测数据给你看就知道了
搅拌均匀后直接成型：抗折2.7，抗压6.16，表面泌水
稠化后成型： 抗折3.3，抗压9.66，表面不泌水
最好自己重做测试验证

感谢大佬，我做了确实是这样



[莫石流]

泌水是漿體密度高,沉積下來的石膏,因為比重關係將水擠到最上面,後來水會乾,是石膏發熱將水蒸乾了
同水量下強度變化原因:泌水裡面已經溶解了硫酸鈣離子,但是沒參與到反應,
假設100g石膏要產生20g硫酸鈣才能達到1kg 強度,但是有5g硫酸鈣被水解在水裡面,那石膏只有15g硫酸鈣反應
相對強度就降低了
所以稠化成型的強度就會大於攪拌成型的
十



[莫石流]

感谢大佬



[lu863]

泌水是漿體密度高,沉積下來的石膏,因為比重關係將水擠到最上面,後來水會乾,是石膏發熱將水蒸乾了
同水量下強度變化原因:泌水裡面已經溶解了硫酸鈣離子,但是沒參與到反應,
假設100g石膏要產生20g硫酸鈣才能達到1kg 強度,但是有5g硫酸鈣被水解在水裡面,那石膏只有15g硫酸鈣反應
相對強度就降低了
所以稠化成型的強度就會大於攪拌成型的
十

前面分层是对的，但是发热蒸干不对，如果有仔细观察过就知道凝结前泌水部分一直存在，到凝结的时候泌出来的水会很快吸收回去，并不是蒸发，强度低是因为底部沉淀的石膏反应不完全，上部水过量了结构疏松，个人推测应该是石膏硬化了内部多孔形成的毛细孔把水吸回去了



[Texanol999]

前面分层是对的，但是发热蒸干不对，如果有仔细观察过就知道凝结前泌水部分一直存在，到凝结的时候泌出来的水会很快吸收回去，并不是蒸发，强度低是因为底部沉淀的石膏反应不完全，上部水过量了结构疏松，个人推测应该是石膏硬化了内部多孔形成的毛细孔把水吸回去了

恩.沒觀察到這點,受教了
