• 欢迎访问本网站。如果您忘记登录密码,请点击找回密码本网站不收费,没有VIP,非赢利,资源分享仅供学习。

自流平石膏 石膏自流平收水放热后表面泛白没强度

注册
2016-08-29
帖子
120
反馈
31
积分
743
QQ
121560004
群里有没有做自流平的老法师,请教一个技术问题,石膏自流平我们做3cm后,在收水放热阶段表面开始泛白没强度,终凝后表面洒水强度可以很快上来,取表面样测试发现石膏只有50%水化。
配方如下:脱硫石膏979.2,水泥15,减水剂3,消泡剂1,低粘纤维素0.5,增稠稳定剂0.5,缓凝剂0.8.
补充一下:当厚度我们做到2cm以下时,就不会有泛白的问题。凝结时间控制在2h左右。


附件

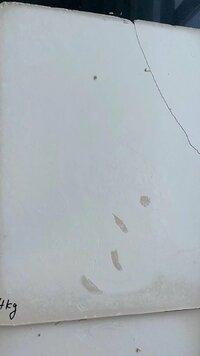

  • 1786283555.jpg
    99.3 KB · 查看: 93
  • mmexport1657262953474.mp4
    353.5 KB

申明:内容来自用户上传,著作权归原作者所有。如涉及侵权请点击 联系我们!请不要使用下载软件下载附件!
最后编辑:
没有使用缓凝剂吗
有用的,时间控制2h左右
缓凝剂了?看着像泌水啊,厚度越厚泌水越明显,表面强度越低。
表面没有泌水,现在是表面有一层料的凝结时间比下面的料慢,当底下的料已经硬化出强度后,上面一层刚开始水化。

配方如下:脱硫石膏979.2,水泥15,减水剂3,消泡剂1,低粘纤维素0.5,增稠稳定剂0.5,缓凝剂0.8.
什么减水剂?
用量3,聚羧酸就非常高了,过高的减水剂容易泌水。石膏有泌水不怎么看得不出来,但对强度也分层了。

什么减水剂?
用量3,聚羧酸就非常高了,过高的减水剂容易泌水。石膏有泌水不怎么看得不出来,但对强度也分层了。
现在石膏自流平, 减水剂用到3很正常了。要不流动度不够。 全是石膏啊。

后退
顶部
