石膏自留平浇筑后无粘接性，用铲子一铲就掉

[六尘晨]

如题
半水磷石膏858
普硅42.5R水泥80
砂60
减水剂4.5
缓凝1.0
悬浮稳定剂0.7
可在分散胶粉5
德国明凌消泡剂1
测试24h抗折在2.4-2.6，抗压8.5
涂刷的是渗透型和非渗透型两种界面剂，2天后就出现铲子一铲就掉的情况，涂刷到玻璃面板上就粘接性比较强。不清楚什么原因，请大神给参谋下



[好雨知时节]

上个图片吧 。



[六尘晨]

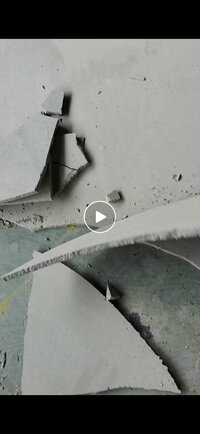

[六尘晨]

查看附件 26340

没法发视频，截屏的



[凯旋]

石膏最大的问题就是粘结力低，很难做到0.5Mpa，1.0基本上都是梦想
问题是你的基面是老地面，看表观，应该是还有一层涂层，这样的基面用什么界面剂，石膏也粘不上去啊



[六尘晨]

石膏最大的问题就是粘结力低，很难做到0.5Mpa，1.0基本上都是梦想
问题是你的基面是老地面，看表观，应该是还有一层涂层，这样的基面用什么界面剂，石膏也粘不上去啊

嗯，而且界面剂用了两种，都出现这种情况，一种是成膜的直接跟地面脱离了



[凯旋]

石膏是微膨胀的，非常不适用于老基面的翻新，粘结力差一些。
这种光滑的老基面，建议试试双组分的



[六尘晨]

石膏是微膨胀的，非常不适用于老基面的翻新，粘结力差一些。
这种光滑的老基面，建议试试双组分的

双组份界面剂吗？



[凯旋]

双组份界面剂吗？

修补砂浆或者自流平



[好雨知时节]

先用双组份的界面弄下 ，在做。 单组份的弄不了这种地面，地面太密实和光滑了，就是表面强度太好，界面渗透不了，必须做一层强度好，还得粘结力好的界面。



[六尘晨]

先用双组份的界面弄下 ，在做。 单组份的弄不了这种地面，地面太密实和光滑了，就是表面强度太好，界面渗透不了，必须做一层强度好，还得粘结力好的界面。

明白了，感谢，配比协调性怎么样，用水量在总重的33%左右，24h强度达标，我是24h后直接烘干的，抗折在4左右，抗压在18左右，不达标，会不会自然状态下28天强度会高点



[六尘晨]

明白了，感谢，配比协调性怎么样，用水量在总重的33%左右，24h强度达标，我是24h后直接烘干的，抗折在4左右，抗压在18左右，不达标，会不会自然状态下28天强度会高点

自愈性差了点，消泡剂感觉不得行，20分钟还有气泡在慢慢消，消了之后就是一层黑色磷石膏内有机物浮上来



[好雨知时节]

明白了，感谢，配比协调性怎么样，用水量在总重的33%左右，24h强度达标，我是24h后直接烘干的，抗折在4左右，抗压在18左右，不达标，会不会自然状态下28天强度会高点

减水剂是什么类型的 ， 用点好的， 2公斤左右差不多了， 无砂石膏自流平 加水量一般都在40以上50以内的。你这33，是减水剂的缘故， 在调整下吧。 强度不够有可能你养护的不标准。 感觉强度问题不大。



[六尘晨]

减水剂是什么类型的 ， 用点好的， 2公斤左右差不多了， 无砂石膏自流平 加水量一般都在40以上50以内的。你这33，是减水剂的缘故， 在调整下吧。 强度不够有可能你养护的不标准。 感觉强度问题不大。

西卡540，之前用的福特恩聚羧酸减水剂要用到6-7‰，



[好雨知时节]

西卡540，之前用的福特恩聚羧酸减水剂要用到6-7‰，

那根本用不上那么多啊， 2公斤吧



[六尘晨]

那根本用不上那么多啊， 2公斤吧

2公斤需水量要40%以上，没强度，磷石膏2h抗折才2.6，抗压4.7



[好雨知时节]

2公斤需水量要40%以上，没强度，磷石膏2h抗折才2.6，抗压4.7

540 P 2公斤解决不了， 那在调整下其他助剂吧， 减水剂太多了， 配方对水的容忍度太低了， 很容易分水的。



[yyanhui0523]

砂是多少目的？砂子量少了，加到200试试看。



[sai1229]

有的磷石膏会出现这种情况



[腻子石膏砂浆技术陈工]

水泥有点点多吧。
