水泥基渗透结晶出现返碱和泌水是什么原因？

[HLYY –angle]

母料40g,po42.5水泥500g,70-140目砂460g(防水胶粉35g)

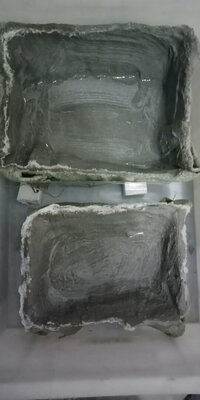

做了两个水泥基渗透结晶防水材料，一个加胶粉，一个不加胶粉，搅拌方式参照GB17671均出现不同程度泌水和泌水，什么原因？跟搅拌时间短有关系吗？



[fangshengking1]

知道原理不



[HLYY –angle]

知道原理不

引用“水泥基渗透结晶防水材料中溶出的硅酸离子随着表层水在混凝土中渗透扩散于其中的钙离子发生反应，生成不溶于水的硅酸钙水化物结晶体，堵塞毛细孔道，防止水渗漏”
您是说泌水是正常的？



[Texanol999]

你說的泌水是試體做完後30分鐘,慢慢在試體表面上有水出現---正常,解決方法水放少一點
還是漿體有浮水情況--補點4000左右MC 0.1~0.2%或是補點碳酸鈣



[fangshengking1]

引用“水泥基渗透结晶防水材料中溶出的硅酸离子随着表层水在混凝土中渗透扩散于其中的钙离子发生反应，生成不溶于水的硅酸钙水化物结晶体，堵塞毛细孔道，防止水渗漏”
您是说泌水是正常的？

这种机理渗透不了的，顶多提高粘接力，目前我做的渗透效果明显的是有机分子渗透结晶



[HLYY –angle]

你說的泌水是試體做完後30分鐘,慢慢在試體表面上有水出現---正常,解決方法水放少一點
還是漿體有浮水情況--補點4000左右MC 0.1~0.2%或是補點碳酸鈣

好的，谢谢



[陈环科]

是不是加了减水剂？渗透结晶泛碱也算正常的，只不过防水胶粉加到3.5%属实罕见，而且加了居然还泛碱，你用的哪家的胶粉哦？



[凯旋]

渗透结晶与胶粉是相冲的
成膜，渗透性肯定是差，能不能达标都不敢说的
所以渗透结晶产品与我们常做的聚合物砂浆正好是相反的
泌水，主要是通过增稠保水来调整，纤维素，或钠基膨润土



[HLYY –angle]

你說的泌水是試體做完後30分鐘,慢慢在試體表面上有水出現---正常,解決方法水放少一點
還是漿體有浮水情況--補點4000左右MC 0.1~0.2%或是補點碳酸鈣

浆料上面有浮水。



[HLYY –angle]

学习了，谢谢！



[HLYY –angle]

是不是加了减水剂？渗透结晶泛碱也算正常的，只不过防水胶粉加到3.5%属实罕见，而且加了居然还泛碱，你用的哪家的胶粉哦？

用了瓦克和自家胶粉，现象一样，只不过程度不同。加多是想看看到底有什么影响。



[凯旋]

用了瓦克和自家胶粉，现象一样，只不过程度不同。加多是想看看到底有什么影响。

你是做的防水膜的试验吗？
渗透结晶不能直接做防水膜的，基理不同。
用来做K11或者普通的干粉防水砂浆，适得其反



[陈环科]

用了瓦克和自家胶粉，现象一样，只不过程度不同。加多是想看看到底有什么影响。

干得慢 ，表面轻微泌水，容易导致表面泛碱发白，不过如果真的是按你说配方，干的不会太慢，那很大可能是母料问题，你换个其他家母料试试？其次渗透结晶是用在水泥基层的，你这个是纸箱子模型吧？刷在水泥基上再看看，还有这个发白和你的胶粉关系不会太大，你是不是想做渗透结晶+防水砂浆一体化产品？
