抗裂砂浆分层，各位大师帮忙分析下原因

[盛 聚]

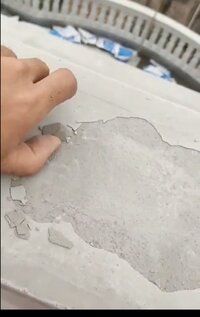

抗裂砂浆分层，各位大师帮忙分析下原因，是不是保水问题，还是基层问题，100目的过面砂浆，只有楼顶围墙砖面出现这个问题，墙体没有问题，打底是用60到80目的粗抗裂砂浆。



[高级工程师]

是不是因为表面失水过快



[夏虫语冰]

个人感觉底层和面层强度差距有点大，造成收缩不一致起皮



[武汉大华]

面层和底层配比说一下才好分析是否保水问题。就你所述基层问题概率大



[粉刷匠]

脱离面是粗底，加上楼顶位置，推测是上完粗底遇到雨导致强度不够引起的下一层面层砂浆脱壳，这情况我遇见挺多次



[腻子石膏砂浆技术陈工]

你看下脱层的砂浆背面状态，是底层表面粉化，还是单纯的面层空鼓。



[盛 聚]

你看下脱层的砂浆背面状态，是底层表面粉化，还是单纯的面层空鼓。

底层没有脱粉



[盛 聚]

面层和底层配比说一下才好分析是否保水问题。就你所述基层问题概率大

粗砂浆:425水泥300，粗砂700，20万纤维素2，淀粉醚0.5，胶粉4公斤，pp纤维2公斤。
过面砂浆:425水泥350，细砂650，20万纤维素2，淀粉醚0.5，胶粉4公斤，pp纤维2公斤。



[盛 聚]



[腻子石膏砂浆技术陈工]

面层砂浆建议强度低于底层
否则收缩大易脱壳



[武汉大华]

我认为还是跟面与底施工的时间和环境影响有关。



[凯旋]

粗砂浆:425水泥300，粗砂700，20万纤维素2，淀粉醚0.5，胶粉4公斤，pp纤维2公斤。
过面砂浆:425水泥350，细砂650，20万纤维素2，淀粉醚0.5，胶粉4公斤，pp纤维2公斤。

底层砂浆这个是做在什么基面上？像这种基面，底层的砂浆300的水泥有点多了，太多水泥不一定是好事，为什么放这么多纤维素呢？
过面砂浆不明白意思，我理解为罩面砂浆。
罩面砂浆，砂子过100太细了，这么细和腻子一样，那么你的mc用2公斤就偏少了，失水会很快，而且还是20万粘度的，加水量大，保水性还不怎么样，就容易脱层了。另外为什么放淀粉醚呢？
有点看不明白。
在一般性的砂浆中，不要用20万粘度的mc，一般用3～5万左右就行了



[盛 聚]

底层砂浆这个是做在什么基面上？像这种基面，底层的砂浆300的水泥有点多了，太多水泥不一定是好事，为什么放这么多纤维素呢？
过面砂浆不明白意思，我理解为罩面砂浆。
罩面砂浆，砂子过100太细了，这么细和腻子一样，那么你的mc用2公斤就偏少了，失水会很快，而且还是20万粘度的，加水量大，保水性还不怎么样，就容易脱层了。另外为什么放淀粉醚呢？
有点看不明白。
在一般性的砂浆中，不要用20万粘度的mc，一般用3～5万左右就行了

外墙喷石漆，底层砂浆直接刮在砖面上，过面砂浆是施工方要求用100目的砂子，按抗裂砂浆配方来做。太粗的砂子不好找平墙面。还望 凯旋 老师多多指导下。
