抹灰石膏 轻质抹灰石膏隔声报告？

[632365552]

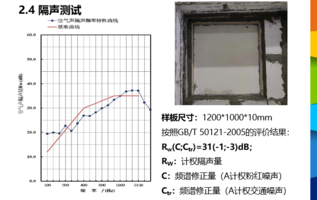

大家谁做过的或者了解的帮忙看下这个隔声报告中的基准曲线是什么意思？越详细越好，谢谢各位大佬。



[腻子石膏砂浆技术陈工]

顶一个



[凯旋]

没有做过，竖轴是隔声量，横轴是频率
应该是测试轻质砂浆对不对频率的声音的隔离性能，应该要低于基准曲线吧



[高级工程师]

隔声量Rw，是国际标准化组织建议的单值评价方法，采用一条标准曲线，从100～3200赫分三段折线,各有不同的斜率，读数时将此曲线用与构件隔声曲线相同的坐标尺度，画在透明纸上，然后覆盖在需要读数的隔声曲线上，对好频率，垂直地上下移动，使此曲线的位置恰好满足下列两项规定:嘙低于标准曲线的任何1/3倍频程的隔声量与标准曲线的差值不得超过8分贝；低于标准曲线的各个1/3倍频程的隔声量与标准曲线的差值总和不得超过32分贝。满足上述条件后,标准曲线在500赫处对应的纵坐标数值就是该构件的隔声量。



[632365552]

隔声量Rw，是国际标准化组织建议的单值评价方法，采用一条标准曲线，从100～3200赫分三段折线,各有不同的斜率，读数时将此曲线用与构件隔声曲线相同的坐标尺度，画在透明纸上，然后覆盖在需要读数的隔声曲线上，对好频率，垂直地上下移动，使此曲线的位置恰好满足下列两项规定:嘙低于标准曲线的任何1/3倍频程的隔声量与标准曲线的差值不得超过8分贝；低于标准曲线的各个1/3倍频程的隔声量与标准曲线的差值总和不得超过32分贝。满足上述条件后,标准曲线在500赫处对应的纵坐标数值就是该构件的隔声量。

茅塞顿开，谢谢



[632365552]

没有做过，竖轴是隔声量，横轴是频率
应该是测试轻质砂浆对不对频率的声音的隔离性能，应该要低于基准曲线吧

谢谢



[632365552]

顶一个

谢谢



[0210210424]

你这个曲线好像是立邦轻质隔音石膏的空气声隔音测试报告



[el2134]

这个解释比较清楚的。

隔声量Rw，是国际标准化组织建议的单值评价方法，采用一条标准曲线，从100～3200赫分三段折线,各有不同的斜率，读数时将此曲线用与构件隔声曲线相同的坐标尺度，画在透明纸上，然后覆盖在需要读数的隔声曲线上，对好频率，垂直地上下移动，使此曲线的位置恰好满足下列两项规定:嘙低于标准曲线的任何1/3倍频程的隔声量与标准曲线的差值不得超过8分贝；低于标准曲线的各个1/3倍频程的隔声量与标准曲线的差值总和不得超过32分贝。满足上述条件后,标准曲线在500赫处对应的纵坐标数值就是该构件的隔声量。



[el2134]

我刚才也看了另外一个墙体材质的报告，发现原理差不多，但他这个频程范围数据给到了5000Hz，但曲线只用到2000HZ（估计是这个是实际能发生的范围）。其实就是这个材料的1/3倍频程曲线趋近标准3段曲线就比较容易出结果了。3段线的原始曲线获取不知道怎么来的。
