帮忙分析外墙开裂、空鼓的原因

[马向阳]

帮忙看看这么大面积空鼓开裂是什么原因造成的



[腻子石膏砂浆技术陈工]

这是外墙抹灰砂浆？挺厚啊



[tt281775842]

太厚，强度与基材不匹配，界面处理不到位



[好雨知时节]

粘结有机材料少， 初始润湿差，界面粘结力太差了， 界面剂你这是单组分的？



[凯旋]

帮忙看看这么大面积空鼓开裂是什么原因造成的

抹灰厚，界面剂太差。
做了几遍？一次成活吗？
砂浆可以稍微改善一下和易性。
可以稍加一点PVA，效果还是明显的。一定要纯的，目前不要超过120，因为超过120目的应该就不是PVA了。



[zzw2010]

看着像是加气块墙面，最好把配比一起发出来，综合分析，　我现在看出两点，大家一起讨论一下，一、外墙最少要的是Ｍ15的吧，强度过高，二、一次抹灰太厚，墙体，处理的也不到位，如果，需要加厚抹灰，最少三遍成活。



[武汉大华]

配方发出来才好分析啊



[村委会治保主任李天龙]

开裂了，没有满挂网吗。这个界面剂看着像喷毛，但又不像



[民科大叔]

看着像是加气块墙面，最好把配比一起发出来，综合分析，　我现在看出两点，大家一起讨论一下，一、外墙最少要的是Ｍ15的吧，强度过高，二、一次抹灰太厚，墙体，处理的也不到位，如果，需要加厚抹灰，最少三遍成活。



[民科大叔]

他觉得他的配比很精贵



[马向阳]

配合比：砂80、水泥16、粉煤灰4、保水增稠添加剂0.04
外墙DPM15，厚度实测32mm，三道工序底层、中层、面层，中层和面层之间有网

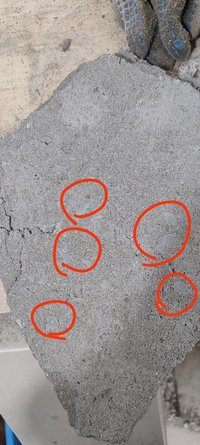

界面喷浆没有完全覆盖，比较散



[马向阳]

不好意思，这几天忙着年审



[好雨知时节]

配方强度够用， 超过3公分的厚度，从配方上看， 界面处理不行，配方中建议加点纯货胶粉。
