• 欢迎访问本网站。如果您忘记登录密码,请点击找回密码本网站不收费,没有VIP,非赢利,资源分享仅供学习。

抹灰石膏 高品质家装抹灰石膏(底层粉刷石膏)的配方设计

注册
2016-03-31
帖子
882
反馈
667
积分
2,575
QQ
821331727
微信
15117972998
家装抹灰石膏又名底层粉刷石膏与工装抹灰石膏的共性在于:环保要求是一样的,区别:质量更高,稳定性好,比较细腻。
下面我们围绕这三个观点来讨论。


原料的选择

家装用的石膏要检测有害无物质是否过关,这个非常重要,通俗说:要环保无毒无VOC,比如放射性,甲醛和重金属都要检测过关的。半水石膏的选择一般在半水脱硫石膏或天然石膏来选择。磷石膏只能是符合环保标准的才可以使用。一般家装精找平用的几乎全是天然石膏和脱硫石膏,我们还是用脱硫石膏来做示例吧。

好的脱硫石膏,加水后,几乎没有气味。这样的石膏是比较好的。
厂家的选择尽量选择比较好的正规的厂家,这样能最大限度的保证石膏质量的稳定性。

很多用户给我说过这样的一个问题:同样的石膏厂,我买石膏回来生产,但是凝结时间差别太大呢?其实关于这个问题,我说过,刚买回来的石膏,有的还是热的,这样最好办法是:陈化一段时间。无水石膏转变成半水石膏后,凝结时间就相对稳定些。所以做家装抹灰石膏产品,建议半水石膏要做点库存比较合适,不要用刚出厂的新烧制半水石膏为好。

不要妄想添加剂能解决一切,那是绝不稳妥的;家装抹灰石膏的稳定性,主要是在于对石膏的生产控制和检测。我们生产抹灰石膏的厂家没有办法控制石膏生产的过程,但是我们多用生产配方来经常检验,直到你掌握这家石膏厂生产的石膏特点为止。这个是比较靠谱的,如果你选用的石膏质量非常不稳定,那必须换石膏厂家供应商。

在砂的选择上,连续级配的水洗烘干砂为好,因为这样做出来的产品密实度高,而且水洗烘干砂,在显微镜下,属于圆粒砂,对手感有帮助。

也可以自己级配一下。多数情况下,很多厂家都采用30-200目的砂来做。
家装找平比较精细,故而砂用细砂合适。

重钙选择150-200目左右就可以了。这样有填料可以进一步增加产品的密实度,同时也能均匀胶凝材料的分散性。


家装抹灰石膏配方设计


高质量β-半水脱硫石膏:350 公斤 (抗折3兆帕的为好)
150-200目重钙粉:50 公斤 (选用高钙重钙,不要泥性重的)
0.6-0.075mm砂:600 公斤 (含泥量在<3%为好)
可再分散乳胶粉:3 公斤 (增强粘结,并提高石膏砂浆的表面硬度)
或者pva1788:1公斤 (增强粘结,对表面硬度提升不大)
HPMC选用4万纯品:2 -2.5公斤(水洗三次的HPMC,能够减少石膏析白)
匀质触变剂HTA3510:0.5公斤 (大幅改善石膏砂浆的批刮性和抗流挂性)
精蛋白缓凝剂PGR3001:1-1.5公斤(初凝时间控制在70-90分钟就比较好)

测试数据
抗压数据:6兆帕
抗折数据:2.3兆帕
拉伸强度:0.43兆帕


图例:
640

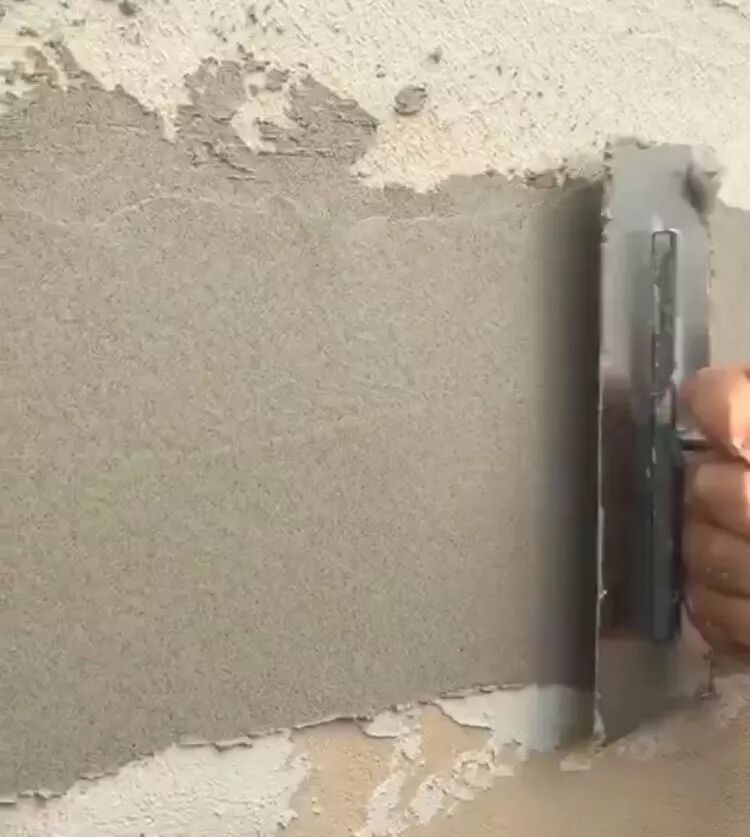

智美堂研发的石膏砂浆: 好批刮,好找平

640

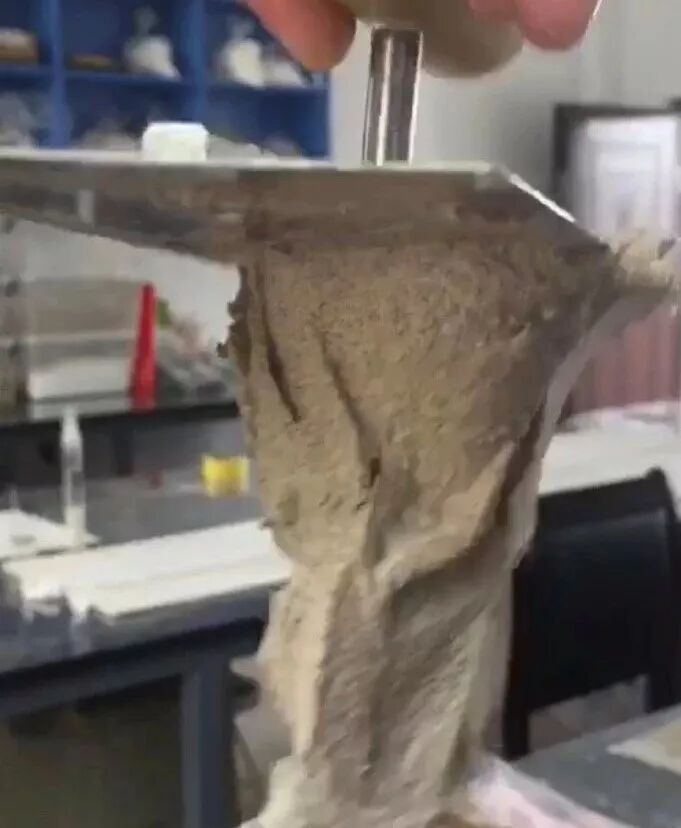

智美堂研发的抹灰石膏砂浆: 不流挂,触变好


注意几点


1、每批次回来的石膏,要用生产配方检验,确定凝结时间没有变化或者可控范围之内。否则凝结时间太长容易开裂。时间太短,则施工时间不够。一的初凝时间在60-70分钟即可,石膏的终凝时间和初凝时间比较靠近。

2、用砂的含泥量不能太大,含泥量控制在3%为合适。含泥量太大容易开裂,而且手感还重。

3、HPMC,建议低粘度,高质量的。三次洗的HPMC,含盐量低,石膏砂浆泛霜少一点。这样表面硬度和强度都OK。

4、在干粉混合时,搅拌的时间不易太长。全部投料完毕,搅拌2分钟即可。干粉料并不是搅拌的时间越长越好。时间长了,缓凝剂也有损失,经验之谈。

5、抽检产品,每锅生产的成品,建议从开始,中间,末尾取样抽检。这样你会发现凝结时间是不同的,根据需要,要适当作出缓凝剂的调整。

6、建议大家读懂GB/T 28627-2012 抹灰石膏 的标准。

7、推荐搓平收光工艺,能做出高质量的抹灰石膏墙面,做腻子层就比较省料。

8、如果厚度超过1公分,要分次挂网找平。

9、冬季的时候配方要调整,减少HPMC和缓凝剂的掺量。
10、4万粘度的HPMC其实也是高粘度的纤维素醚。

家装抹灰石膏又名底层粉刷石膏与工装抹灰石膏的共性在于:环保要求是一样的,区别:质量更高,稳定性好,比较细腻。
下面我们围绕这三个观点来讨论。


原料的选择

家装用的石膏要检测有害无物质是否过关,这个非常重要,通俗说:要环保无毒无VOC,比如放射性,甲醛和重金属都要检测过关的。半水石膏的选择一般在半水脱硫石膏或天然石膏来选择。磷石膏只能是符合环保标准的才可以使用。一般家装精找平用的几乎全是天然石膏和脱硫石膏,我们还是用脱硫石膏来做示例吧。

好的脱硫石膏,加水后,几乎没有气味。这样的石膏是比较好的。
厂家的选择尽量选择比较好的正规的厂家,这样能最大限度的保证石膏质量的稳定性。

很多用户给我说过这样的一个问题:同样的石膏厂,我买石膏回来生产,但是凝结时间差别太大呢?其实关于这个问题,我说过,刚买回来的石膏,有的还是热的,这样最好办法是:陈化一段时间。无水石膏转变成半水石膏后,凝结时间就相对稳定些。所以做家装抹灰石膏产品,建议半水石膏要做点库存比较合适,不要用刚出厂的新烧制半水石膏为好。

不要妄想添加剂能解决一切,那是绝不稳妥的;家装抹灰石膏的稳定性,主要是在于对石膏的生产控制和检测。我们生产抹灰石膏的厂家没有办法控制石膏生产的过程,但是我们多用生产配方来经常检验,直到你掌握这家石膏厂生产的石膏特点为止。这个是比较靠谱的,如果你选用的石膏质量非常不稳定,那必须换石膏厂家供应商。

在砂的选择上,连续级配的水洗烘干砂为好,因为这样做出来的产品密实度高,而且水洗烘干砂,在显微镜下,属于圆粒砂,对手感有帮助。

也可以自己级配一下。多数情况下,很多厂家都采用30-200目的砂来做。
家装找平比较精细,故而砂用细砂合适。

重钙选择150-200目左右就可以了。这样有填料可以进一步增加产品的密实度,同时也能均匀胶凝材料的分散性。


家装抹灰石膏配方设计


高质量β-半水脱硫石膏:350 公斤 (抗折3兆帕的为好)
150-200目重钙粉:50 公斤 (选用高钙重钙,不要泥性重的)
0.6-0.075mm砂:600 公斤 (含泥量在<3%为好)
可再分散乳胶粉:3 公斤 (增强粘结,并提高石膏砂浆的表面硬度)
或者pva1788:1公斤 (增强粘结,对表面硬度提升不大)
HPMC选用4万纯品:2 -2.5公斤(水洗三次的HPMC,能够减少石膏析白)
匀质触变剂HTA3510:0.5公斤 (大幅改善石膏砂浆的批刮性和抗流挂性)
精蛋白缓凝剂PGR3001:1-1.5公斤(初凝时间控制在70-90分钟就比较好)

测试数据
抗压数据:6兆帕
抗折数据:2.3兆帕
拉伸强度:0.43兆帕


图例:
640

智美堂研发的石膏砂浆: 好批刮,好找平

640

智美堂研发的抹灰石膏砂浆: 不流挂,触变好


注意几点


1、每批次回来的石膏,要用生产配方检验,确定凝结时间没有变化或者可控范围之内。否则凝结时间太长容易开裂。时间太短,则施工时间不够。一的初凝时间在60-70分钟即可,石膏的终凝时间和初凝时间比较靠近。

2、用砂的含泥量不能太大,含泥量控制在3%为合适。含泥量太大容易开裂,而且手感还重。

3、HPMC,建议低粘度,高质量的。三次洗的HPMC,含盐量低,石膏砂浆泛霜少一点。这样表面硬度和强度都OK。

4、在干粉混合时,搅拌的时间不易太长。全部投料完毕,搅拌2分钟即可。干粉料并不是搅拌的时间越长越好。时间长了,缓凝剂也有损失,经验之谈。

5、抽检产品,每锅生产的成品,建议从开始,中间,末尾取样抽检。这样你会发现凝结时间是不同的,根据需要,要适当作出缓凝剂的调整。

6、建议大家读懂GB/T 28627-2012 抹灰石膏 的标准。

7、推荐搓平收光工艺,能做出高质量的抹灰石膏墙面,做腻子层就比较省料。

8、如果厚度超过1公分,要分次挂网找平。

9、冬季的时候配方要调整,减少HPMC和缓凝剂的掺量。
10、4万粘度的HPMC其实也是高粘度的纤维素醚。
想请问下大神匀质触变剂HTA3510是什么东西,刚入行的小白,请多谅解!

想请问下大神匀质触变剂HTA3510是什么东西,刚入行的小白,请多谅解!
你也太懒了吧,楼主都把型号说给你,百度都不愿意。
匀质触变剂 HTA3510: 是一种全新的功能型砂浆添加剂,白色粉体,主要成分为热带植物提取的水溶性高分子稀释分装而成。替代淀粉醚、纤维素醚。

你也太懒了吧,楼主都把型号说给你,百度都不愿意。
匀质触变剂 HTA3510: 是一种全新的功能型砂浆添加剂,白色粉体,主要成分为热带植物提取的水溶性高分子稀释分装而成。替代淀粉醚、纤维素醚。
不好意思,确实不懂,现在去搜搜看

家装抹灰石膏又名底层粉刷石膏与工装抹灰石膏的共性在于:环保要求是一样的,区别:质量更高,稳定性好,比较细腻。
下面我们围绕这三个观点来讨论。


原料的选择

家装用的石膏要检测有害无物质是否过关,这个非常重要,通俗说:要环保无毒无VOC,比如放射性,甲醛和重金属都要检测过关的。半水石膏的选择一般在半水脱硫石膏或天然石膏来选择。磷石膏只能是符合环保标准的才可以使用。一般家装精找平用的几乎全是天然石膏和脱硫石膏,我们还是用脱硫石膏来做示例吧。

好的脱硫石膏,加水后,几乎没有气味。这样的石膏是比较好的。
厂家的选择尽量选择比较好的正规的厂家,这样能最大限度的保证石膏质量的稳定性。

很多用户给我说过这样的一个问题:同样的石膏厂,我买石膏回来生产,但是凝结时间差别太大呢?其实关于这个问题,我说过,刚买回来的石膏,有的还是热的,这样最好办法是:陈化一段时间。无水石膏转变成半水石膏后,凝结时间就相对稳定些。所以做家装抹灰石膏产品,建议半水石膏要做点库存比较合适,不要用刚出厂的新烧制半水石膏为好。

不要妄想添加剂能解决一切,那是绝不稳妥的;家装抹灰石膏的稳定性,主要是在于对石膏的生产控制和检测。我们生产抹灰石膏的厂家没有办法控制石膏生产的过程,但是我们多用生产配方来经常检验,直到你掌握这家石膏厂生产的石膏特点为止。这个是比较靠谱的,如果你选用的石膏质量非常不稳定,那必须换石膏厂家供应商。

在砂的选择上,连续级配的水洗烘干砂为好,因为这样做出来的产品密实度高,而且水洗烘干砂,在显微镜下,属于圆粒砂,对手感有帮助。

也可以自己级配一下。多数情况下,很多厂家都采用30-200目的砂来做。
家装找平比较精细,故而砂用细砂合适。

重钙选择150-200目左右就可以了。这样有填料可以进一步增加产品的密实度,同时也能均匀胶凝材料的分散性。


家装抹灰石膏配方设计


高质量β-半水脱硫石膏:350 公斤 (抗折3兆帕的为好)
150-200目重钙粉:50 公斤 (选用高钙重钙,不要泥性重的)
0.6-0.075mm砂:600 公斤 (含泥量在<3%为好)
可再分散乳胶粉:3 公斤 (增强粘结,并提高石膏砂浆的表面硬度)
或者pva1788:1公斤 (增强粘结,对表面硬度提升不大)
HPMC选用4万纯品:2 -2.5公斤(水洗三次的HPMC,能够减少石膏析白)
匀质触变剂HTA3510:0.5公斤 (大幅改善石膏砂浆的批刮性和抗流挂性)
精蛋白缓凝剂PGR3001:1-1.5公斤(初凝时间控制在70-90分钟就比较好)

测试数据
抗压数据:6兆帕
抗折数据:2.3兆帕
拉伸强度:0.43兆帕


图例:
640

智美堂研发的石膏砂浆: 好批刮,好找平

640

智美堂研发的抹灰石膏砂浆: 不流挂,触变好


注意几点


1、每批次回来的石膏,要用生产配方检验,确定凝结时间没有变化或者可控范围之内。否则凝结时间太长容易开裂。时间太短,则施工时间不够。一的初凝时间在60-70分钟即可,石膏的终凝时间和初凝时间比较靠近。

2、用砂的含泥量不能太大,含泥量控制在3%为合适。含泥量太大容易开裂,而且手感还重。

3、HPMC,建议低粘度,高质量的。三次洗的HPMC,含盐量低,石膏砂浆泛霜少一点。这样表面硬度和强度都OK。

4、在干粉混合时,搅拌的时间不易太长。全部投料完毕,搅拌2分钟即可。干粉料并不是搅拌的时间越长越好。时间长了,缓凝剂也有损失,经验之谈。

5、抽检产品,每锅生产的成品,建议从开始,中间,末尾取样抽检。这样你会发现凝结时间是不同的,根据需要,要适当作出缓凝剂的调整。

6、建议大家读懂GB/T 28627-2012 抹灰石膏 的标准。

7、推荐搓平收光工艺,能做出高质量的抹灰石膏墙面,做腻子层就比较省料。

8、如果厚度超过1公分,要分次挂网找平。

9、冬季的时候配方要调整,减少HPMC和缓凝剂的掺量。
10、4万粘度的HPMC其实也是高粘度的纤维素醚。
你好,为啥一样的配方,一样的原材料。隔几天做,凝结时间能差异到1h?

后退
顶部
