瓷砖背胶是近几年才出现的一种新型瓷砖粘贴剂,随着背胶在市场的广泛应用,其前景也十分被看好,因而众多厂商也趋之若鹜,加之相关标准和检测方法严重滞后,市场的背胶质量良莠不齐,给背胶的发展带来的极大的隐忧。
永强砂浆技术中心将从瓷砖背胶成膜后耐水性,涂刷性,粘贴拉拔强度(参照JC/T 547--2005)等分析什么样的背胶才是好背胶。
一、瓷砖背胶成膜后耐水性:

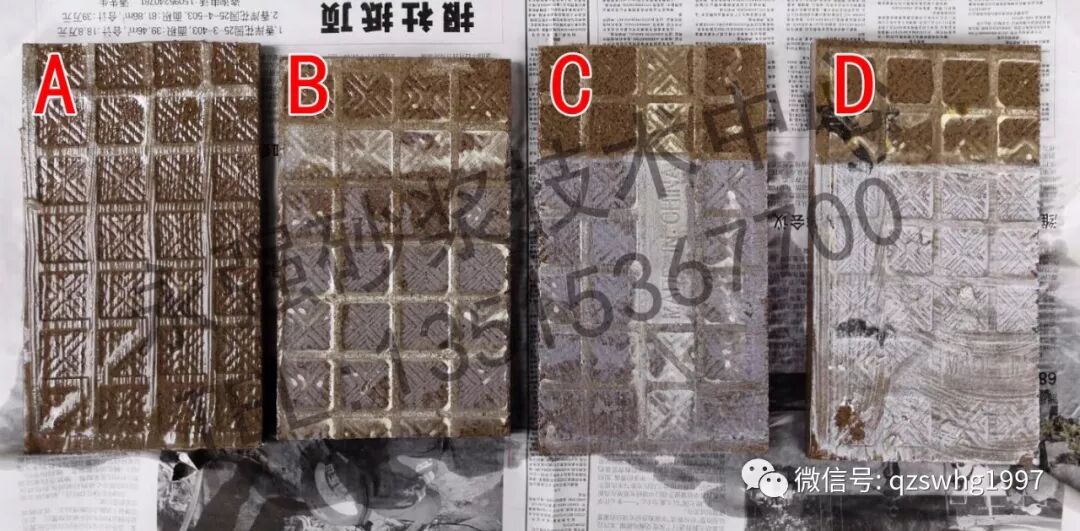

我们随机从市场上取得3款不同厂商的瓷砖背胶,将4种瓷砖背胶分别涂刷于瓷砖背面层上,晾置24h后,部分侵入水中24h,观察耐水性变化和与瓷砖附着力的变化。
样品C和D耐水性较差,浸入水中的部分全部变白,且与瓷砖无附着力,用手指轻轻可以从瓷砖表面撕掉背胶层。
样品B耐水性稍好一些,浸入水中24h后,轻微变白,与瓷砖有附着力,但已经明显变差。
样品A(展旭®瓷砖背胶)耐水性较好,不变白,与瓷砖附着力良好。
目前市面上绝大多数瓷砖背胶只是追求涂膜干燥后粘手程度,认为越粘手的背胶越好(忽悠老百姓,赚快钱),并没有把拉伸粘结原强度,浸水后的拉伸粘结强度,热老化后的拉伸粘结强度,冻融循环后的拉伸粘结强度作为检测内容。
特别是耐水性差的背胶遇水后粘接力会急速下降,将给瓷砖铺贴带来极大风险。
二、瓷砖背胶涂刷性:

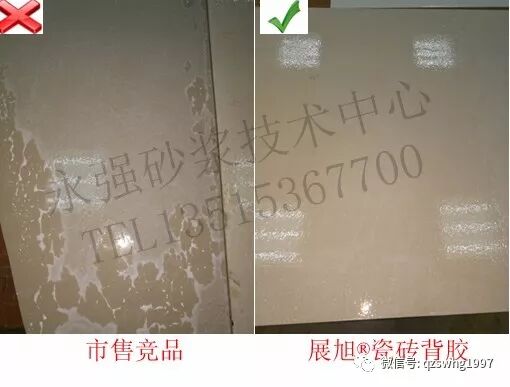

背胶乳液通常为水性聚合物乳液,对于瓷砖表面做过憎水处理的抗污瓷砖,水份无法在表面铺展开(左图),刷涂或者滚涂聚合物乳液后,聚合物很快聚拢收缩在一起,不能在其表面形成完善的背胶界面层。
而展旭®瓷砖背胶对于表面做过憎水处理的瓷砖、釉面砖以及玻璃表面都可以在其表面形成完善的背胶界面层,使涂刷更方便快捷高效。
三、粘贴拉拔强度(参照JC/T 547--2005)
1)标准瓷砖的处理
将四种瓷砖背胶分别涂刷于标准瓷砖的背面,晾置干燥2h。
2)用C1级普通型瓷砖胶粘贴瓷砖。
3)24d检测拉拔原强数据如下:
编号 | 粘结原强 | 粘结破坏面状况分析 |
样品B | 0.92MPa | 界面破坏,有一定的粘接力,但是破坏面在背胶层与瓷砖界面,且拉拔后,发粘的背胶全部保留在了水泥砂浆表面,瓷砖背面无背胶层 |
样品C | 0.34MPa | 界面破坏,粘接力极差,但是破坏面在背胶层与瓷砖界面,且拉拔后,发粘的背胶全部保留在了水泥砂浆表面,瓷砖背面无背胶层 |
样品D | 0.57MPa | 界面破坏,有一定的粘接力,但是破坏面在背胶层与瓷砖界面,且拉拔后,发粘的背胶全部保留在了水泥砂浆表面,瓷砖背面无背胶层 |
展旭®A | 1.36MPa | 瓷砖胶内聚破坏,说明背胶层与瓷砖附着力较好。 |
总结,B、C、D三种背胶耐水性差,从我们以往的实验经验来讲,对于B\D两种背胶,虽然原强有一定的粘结力,但是耐水后粘接力会急速下降,将给瓷砖铺贴带来极大风险。
更多瓷砖背胶探讨请致电:13515367700(微信)。
